Нестинг

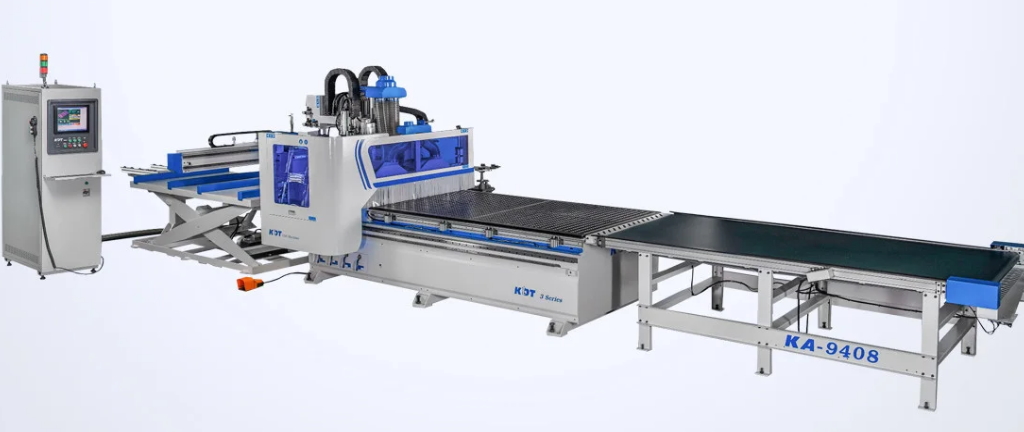

Nesting – технология раскроя плитных (листовых) материалов, с предварительным сверлением отверстий по пласти при помощи фрезерно-гравировального станка с ЧПУ, и последующим сверлением отверстий в торец при помощи многошпиндельного сверлильно-присадочного станка.

Изготовление мебельных деталей по описанной выше технологии осуществляется исключительно по модели Базис Мебельщик (формат b3d).

Важно! Все что присутствует в модели будет выполнено. Иначе говоря, если в модели есть отверстие оно будет просверлено, если в модели есть паз он будет отфрезерован. Следовательно, если какие-то отверстия, по каким-либо причинам, Вам не нужны, например Вы планируете сверлить их на этапе монтажа по месту, или это гвозди для задней стенки добавленные в модель по средствам параметрической фурнитуры только лишь для того чтоб их посчитала ваша смета, но при этом сверлить их не нужно, в таком случае эти отверстия следует удалить из модели.

Технологические требования к модели

• Плитные материалы (панели).
  Все плитные материалы в Вашей модели должны иметь корректные и понятные наименования, обязательно должен присутствовать артикул по каталогуДля расчета длинны реза и формирования управляющий программ для станка с ЧПУ, все плитные (листовые) материалы должны иметь определенный набор операционных параметров с модели. Так как заложенный Вами в модель листовой материал необходимого набора параметров не имеет, технологу на производстве необходимо иметь возможность заменить его на такой же, но уже с набором параметров. В связи с этим все плитные материалы в Вашей модели должны иметь корректные и понятные наименования, обязательно должен присутствовать артикул по каталогу (вееру). Например, наименование ЛДСП 16 цвет №3, является не корректным.
• Облицовка кромки.
  Все кромочные материалы в Вашей модели должны иметь корректные и понятные наименования, обязательно должен присутствовать артикул по каталогу (вееру).
• Крепежная фурнитура и отверстия.
  Желательно использовать только параметрический тип крепежа.

Допустимые диаметры и глубина отверстий по пласти

Все отверстия диаметром более 5 мм могут иметь дробное значение диаметра. Все отверстия диаметром более 8 могут сверлится глубиной до 30 мм. Так как отверстия могут быть выполнены методом расточки, теоретически предел для значения диаметра отсутствует.

Несмотря на то, что сверление отверстий по пласти выполняет ЧПУ станок, ответную часть присадки, то есть отверстия в торец сверлит многошпиндельный сверлильно-присадочный станок, в связи с этим на этапе проектирования необходимо выдержать кратность межосевых расстояний равную 32 мм между точками установки крепежной фурнитуры.

Допустимые диаметры и глубина отверстий в торец
